El elemento supresor de llama permite el paso del gas y extingue la llama

Elemento supresor de llama Se hace de la herida acanalada y de las tiras de metal planas como la parte principal de pararrayos de llama. Previene la propagación del fuego por el diseño de su brecha.

Como componente principal del supresor de llama, el elemento supresor de llama es adecuado para gasoductos inflamables, como gasolina, queroseno, diesel ligero, petróleo crudo y otros sistemas de almacenamiento de petróleo, purificación de gas y emisión de veta de carbón. El elemento supresor de llama puede utilizarse con una válvula de respiración.

Se pueden formular los parámetros del elemento supresor de llama, como la altura, el grosor y el diámetro del engarce.

Four different sizes of flame arrestor elements.

Diferentes tamaños de elementos de supresor de llama

Principio de trabajo

Cuando una mezcla se enciende en un espacio, la llama se propaga hacia la mezcla no quemada. La expansión del volumen de la mezcla quemada comprime previamente la mezcla no quemada y acelera la llama. Mediante la disipación de calor en la capa de intersticio del elemento supresor de llama, la transferencia de la llama a la superficie del intersticio ondulado y el enfriamiento del producto por debajo de su temperatura de ignición, la llama se extingue.

Tipos disponibles

Hay dos tipos de elementos supresores de llama. Uno se compone de dos tiras corrugadas, y el otro se compone de una tira corrugada y una tira plana alternativamente enrollada en una bobina.

A corrugated-flat flame arrestor on gray background.

Elemento pararrayos de llama corrugado-plano

Corrugated flame arrestor on white background.

Elemento pararrayos de llama corrugado

Características

  • A prueba de explosiones.
  • Prevención de la corrosión.
  • Buena resistencia al fuego.
  • Fácilmente limpio.
  • Fácil de instalar.
  • Diferentes texturas.
  • Múltiples especificaciones.

Aplicaciones clásicas

  • Varios supresores de llama.
  • Tanque atmosférico.
  • Tanque de almacenamiento de aceite.
  • Gasoducto.
A flame arrestor element is put in flanged flame arrestor.

Elemento supresor de llama

The arrestor element is used in deflagration flame arrestor.

Deflagración supresor de llama

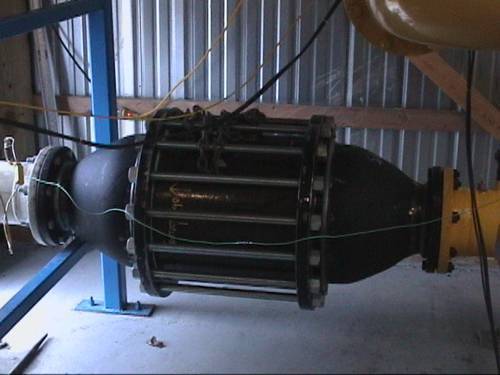

A detonation arrestor with flame arrestor element in a factory.

Detonador de detonación

The flame arrestor is applied in incinerator.

Incinerador

Especificaciones comunes
Artículo Altura de crimpado (mm) Espesor (mm) Diámetro (mm) Diámetro del mandril (mm)
FLAE-01 0,6 24 160 6
FLAE-02 0,6 38 280 10
FLAE-03 0,6 29 190 7
FLAE-04 0,7 37 250 11
FLAE-05 0,7 36 210 9
FLAE-06 0,7 26 de los 26 160 6
FLAE-07 0,8 38 300 12
FLAE-08 0,8 22 200 7
FLAE-09 0,8 26 de los 26 180 6
FLAE-10 0,8 35 220 10
FLAE-11 0,8 36 220 10
FLAE-12 0,8 38 El 290 12
FLAE-13 0,8 35 210 9
FLAE-14 0,8 36 250 10
FLAE-15 0,8 38 270, 270 11
FLAE-16 0,8 29 200 8
FLAE-17 0,8 30 200 8
FLAE-18 0,9 20 150 6
FLAE-19 0,9 38 230 11
FLAE-20 0,9 38 280 12
A man is testing the mandrel thickness of flame arrestor element.

Prueba de espesor del mandril

A man is testing the mandrel diameter of flame arrestor element.

Prueba del diámetro del mandril

A man is testing the outer ring thickness of flame arrestor element.

Prueba de espesor del marco

A man is testing the diameter of flame arrestor element.

Prueba del diámetro del elemento

A man is testing the thickness of flame arrestor element.

Prueba de espesor del elemento
