Pad Mist Eliminator se utiliza para alta separación gas-líquido

Pad Mist Eliminator o almohadillas eliminadoras de niebla de malla

Tiene rejillas de soporte en la parte superior e inferior. Eliminador de niebla del cojín Aplicaciones requieren una consideración especial para asegurar la eliminación de la humedad arrastrada en la corriente de gas efluente.

Eliminador de niebla tejido del cojín de la malla de alambre

El eliminador de niebla tejido del cojín de la malla de alambre proporciona la separación gas-líquido en un coste más bajo del eliminador de niebla. Sin embargo, debido a las limitaciones de velocidad de gas más bajas que las paletas, se requieren recipientes separadores más grandes y costosos para lograr una separación efectiva.

Materiales de almohadillas eliminadoras de niebla

Almohadillas eliminadoras de niebla La malla y las rejillas pueden estar hechas de la mayoría de los metales y plásticos. SS-304, 304L, 316, 316L, 430, Monel, níquel, cobre, P.T.F.E. (Teflón), H.D.P.E., P.P. Y otros metales, aleaciones o plásticos que puedan ser estirados o extruidos.

Las almohadillas eliminadoras de niebla están hechas de materiales de punto con bucles asimétricos entrelazados de metal o plástico con diámetros de alambre típicos de 0,1mm a 0,3mm. Por la opción cuidadosa del diámetro de alambre, los productos de alambre hechos punto han producido eliminadores de niebla hechos punto de la malla con los volúmenes libres extremadamente altos (típicamente 98-99%) junto con eficacias muy altas del retiro y caída de presión baja.

Separaciones y la división de productos de transferencia de masa ha producido eliminadores de niebla de malla de alambre de punto de alta eficiencia para la eliminación de gotas de agua libre de corrientes de vapor hasta 99% eliminación de gotas de 3 micras y más grandes. Los roles de drenaje del eliminador de niebla mejoran en gran medida la reducción de la pérdida de solvente de glicol y amina. Esta característica de función puede añadirse o especificarse en cualquier aplicación de almohadilla de malla estándar para aumentar el rendimiento de la eficiencia de eliminación de gotitas y la capacidad global.

Pad especificaciones del eliminador de niebla:

  1. Pad: demister 2 pies. WD × 10ft. LG × 6 pulgadas.
    316SS grueso.
    Tamaño: 2ft. WD × 10ft. LG × 6 EN THK.
    Material: 316SS.
    Densidad: 120 KG/m3.
    Superficie de contacto: 400 m2/M3.
    Espacio libre: 98,5%.
    Aplicación: arrastre fino.
    Anchura: 2 pies.
    Espesor: 6 pulgadas.
    Longitud: 10 pies.
  2. Pad: demister 12 pulgadas de ancho × 120 pulgadas de longitud × 4 pulgadas.
    316SS grueso.
    Tamaño: 12 EN WD × 120 EN LG × 4 EN THK.
    Tipo: COALESCER / demister.
    Material: fibra de vidrio-32 SWG.
    Densidad: 15,3/4 LBS/CFT.
    Superficie de contacto: 400 m2/M3 .
    Espacio libre: 98,5%.
    Aplicación: arrastre fino.
    Anchura: 2 pies.
    Espesor: 4 pulgadas.
    Longitud: 10 pies.
  3. Acero inoxidableAlmohadilla de desempacador ASY, 304SS, KOD 95-301
    Descripción: Demister pad assembly fuel gas knockout drum.
    Dibujo N °: 2207V131.
    Material: 304SS.
    Espesor: 200mm.
    Densidad: 144 kg/m.
    Buque ID N °: 1500mm.
    N ° de etiqueta del equipo: QCC-01-AUX-95-301.
    Con el apoyo de Rin/rejilla, el alambre y la celebración de sujetadores pad deberá estar en sección.
    Condiciones de operación KOD dadas a continuación: fluido; gas combustible.
Estilos Densidad aproximada Kg/m3 Porcentaje de huecos % Superficie de arrastre m2/M3
1 192 97,6 377
2 144 98,2 282
3 173 97,7 360 °
4 80 99,0 157
5 64 97,0 492
6 432 94,6 2000

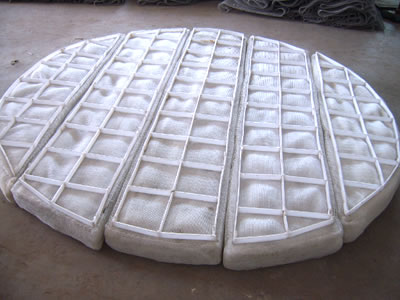

A PTFE material mist eliminator with 5 sections.

Eliminador de niebla de PTFE.

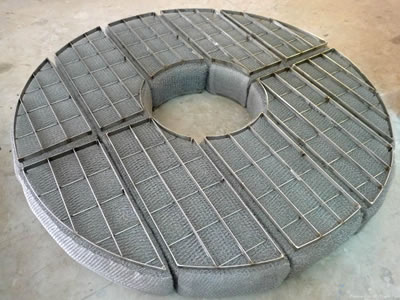

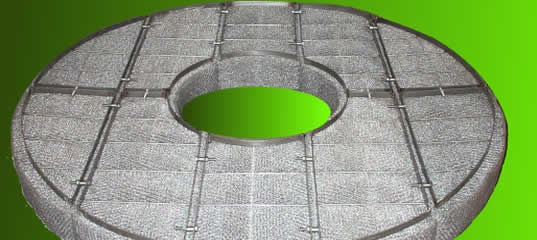

A round mist eliminator with 5 sections and grids.

Eliminador de niebla de malla de alambre redondo con agujero vacío en el interior.

3 stainless steel material mist eliminator with 12 sections.

Eliminador de niebla de PTFE.

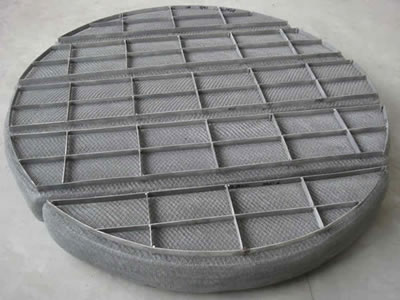

A round mist eliminator with 4 sections and grids.

Eliminador de niebla de malla de alambre redondo.

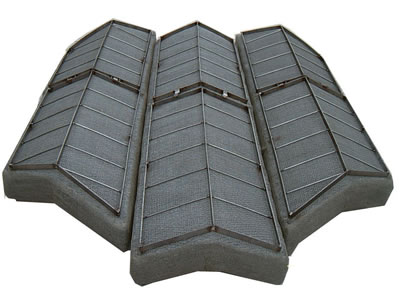

A wave mist eliminator with 3 sections and grids.

Eliminador de niebla de malla de alambre de onda.

Many rectangle mist eliminator with grids.

Eliminador de niebla de la malla de alambre del rectángulo.

A doliform mist eliminator with  grids.

Eliminador de niebla de la malla de alambre de Doliform.

A wave PP material mist eliminator with 3 sections and grids

Eliminador de niebla de malla de alambre Wave PP.

One stainless steel wire mesh demister pad with top and bottom grids.

Almohadillas de demister de malla de alambre de punto de acero inoxidable.

One stainless steel wire mesh demister pad with top and bottom bars.

Barras desempañadoras de malla de alambre de punto de acero inoxidable.
