ミストエリミネーターの探検

構造

ミストエリミネーター 上部グリッド、中央ストラット、下部グリッド、接続ロッド、クロスストラット、および金属/プラスチックのニットメッシュパッドで構成されています。

金属/プラスチックニットメッシュパッドは、金属または非金属ワイヤで作られた一種の気液フィルター金属/プラスチックニットメッシュパッドです。

基本パラメータ:
  • ミストエリミネーターの直径: 200 mm – 6000mm
  • 金属/プラスチックニットメッシュパッドの厚さ: 100 mm – 350mm
  • 接続ロッド径: 6mm
  • グリッドサイズ: 25 mm × 3 mm (金属) または25 mm × 10mm (プラスチック)
Mist eliminator detail
ミストエリミネーター–ガス液体フィルター金属/プラスチックニットメッシュパッド
  • 材料
    ガス-液体フィルター金属/プラスチックニットメッシュパッドの一般的な材料は、PP、ステンレス钢、PE + ステンレス钢です。

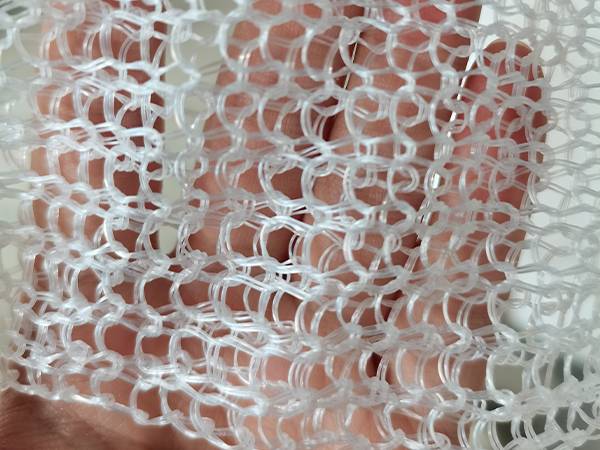

    A hand is holding a PP gas-liquid filter knitted mesh of mist eliminator.

    PP

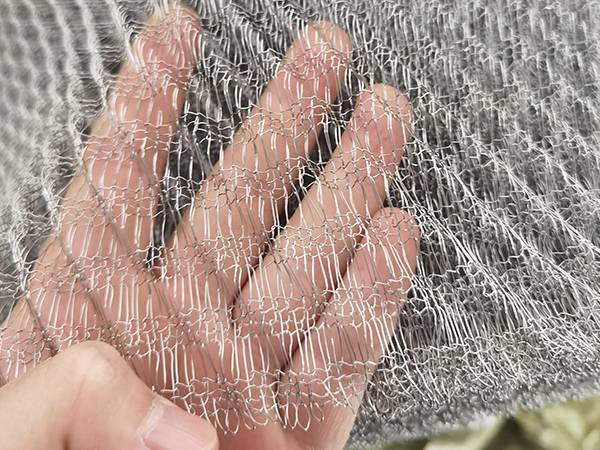

    A hand is holding a stainless steel gas-liquid filter knitted mesh of mist eliminator.

    ステンレス钢

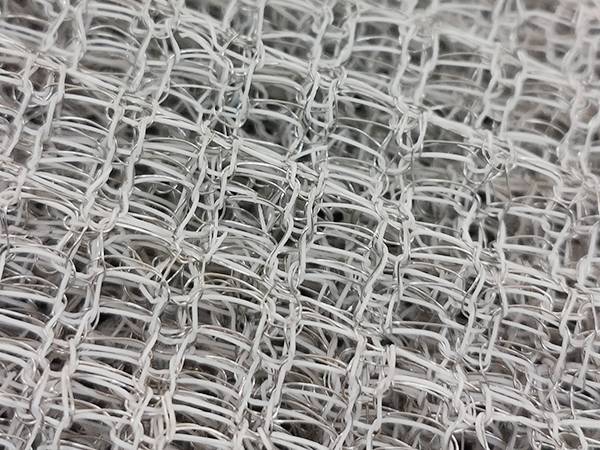

    PE + stainless steel gas-liquid filter knitted mesh of mist eliminator detail

    PE + ステンレス钢

  • タイプ
    標準タイプ (SP) 、効率的なタイプ (DP) 、および高浸透タイプ (HP/HR): 一般的に、我々はあなたが選択するためのガス-液体フィルター金属/プラスチックニットメッシュパッドの3種類があります。
    表1: HG/T21618-1998ガス-液体フィルター金属/プラスチックニットメッシュパッド
    タイプ ボリューム (kg/m3) 表面エリア (m2/M3) ヴォイダージュ
    SP 168 529.6 0.9788
    DP 186 625.5 0.9765
    HP 128 403.5 0.9839
    HR 134 291.6 0.9832

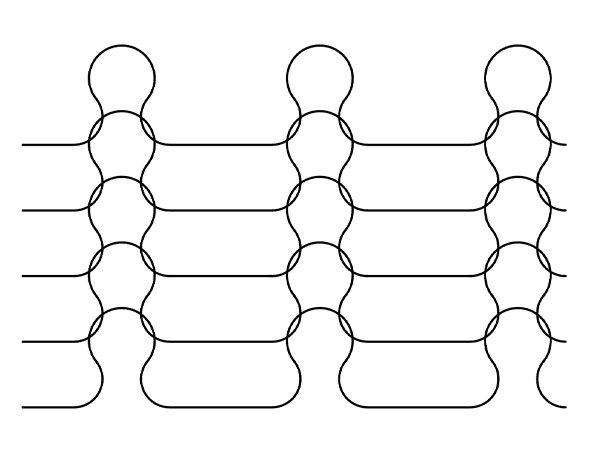

    SP gas-liquid filter metal/plastic knitted mesh pad of mist eliminator detail

    SPガス液体フィルター金属/プラスチックニットメッシュパッド

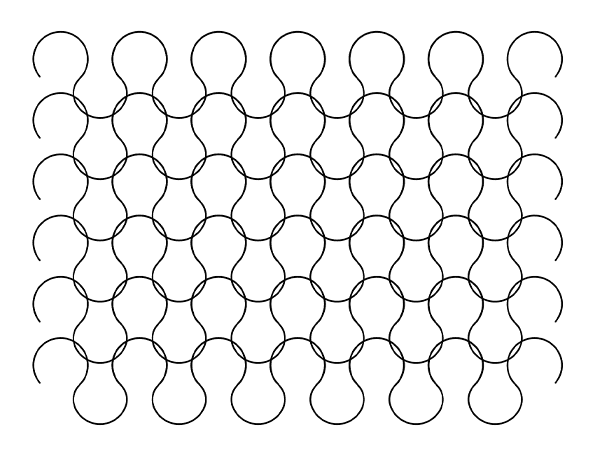

    DP gas-liquid filter metal/plastic knitted mesh pad of mist eliminator detail

    DPガス液体フィルター金属/プラスチックニットメッシュパッド

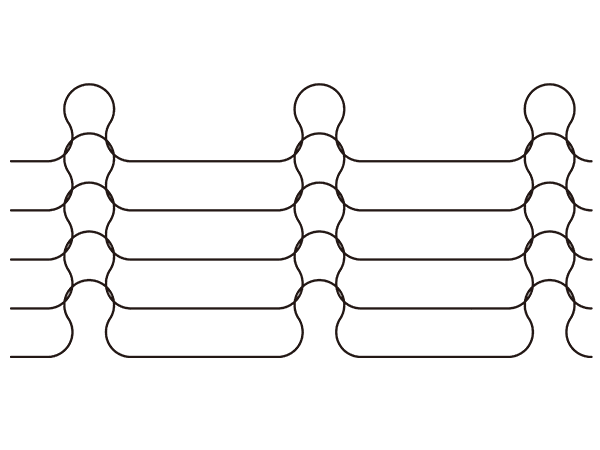

    HR/HP gas-liquid filter metal/plastic knitted mesh pad of mist eliminator detail

    HR/HPガス液体フィルター金属/プラスチックニットメッシュパッド

    表2: SPガス液体フィルター金属/プラスチックニットメッシュパッド
    ワイヤーサイズ (mm) メッシュ幅公差 (mm) 密度 (kg/m3) 表面エリア (m2/M3) ヴォイダージュ
    平らなワイヤー 丸いワイヤー ± 20 150 平らなワイヤー 丸いワイヤー 0.981
    0.1 × 0.4 0.23 475 320
    注: 厚さ100 mmのメッシュマットはすべて、28層のワイヤメッシュで構成されています。
    表3: DPガス-液体フィルター金属/プラスチックニットメッシュパッド
    ワイヤーサイズ (mm) メッシュ幅公差 (mm) 密度 (kg/m3) 表面エリア (m2/M3) ヴォイダージュ
    平らなワイヤー 丸いワイヤー ± 20 182 平らなワイヤー 丸いワイヤー 0.977
    0.1 × 0.3 0.19 626 484
    注: 厚さ100 mmのメッシュマットはすべて、32層のワイヤメッシュで構成されています。
    表4: HP/HRガス-液体フィルター金属/プラスチックニットメッシュパッド
    ワイヤーサイズ (mm) メッシュ幅公差 (mm) 密度 (kg/m3) 表面エリア (m2/M3) ヴォイダージュ
    平らなワイヤー 丸いワイヤー ± 20 98 平らなワイヤー 丸いワイヤー 0.9875
    0.1 × 0.4 0.23 313 217
    注: 厚さ100 mmのメッシュマットはすべて、28層のワイヤメッシュで構成されています。

ミストエリミネーター–グリッド

ミストエリミネーターのグリッドは、しばしばステンレス钢またはPPで作られています。 ミストエリミネーターを使用する場合、ミストエリミネーターをサポートするタワー内のトレイの面積が大きい場合は、グリッドを使用する必要があります。 メッシュパッドは柔らかく、グリッドなしでトレイの大きな隙間から落ちやすいためです。

A mist eliminator with stainless steel grids placed on the floor

ステンレス钢グリッド

A mist eliminator with PP grids placed on the floor

PPグリッド

働く原理

ミストのあるガスが一定の速度で上昇し、金属/プラスチックのニットメッシュパッドを通過すると、上昇するミストがメッシュフィラメントに衝突し、慣性効果により表面フィラメントに付着します。 フィラメントの表面のミストはさらに拡散し、ミスト自体の重力は沈降して大きな液滴を形成する。 より大きな液滴は、2本のワイヤの交点でフィラメントに向かって流れる。 フィラメントの濡れ性により、液体の表面張力とフィラメントの毛管作用により、液滴は、ガスの上昇する浮力と液体の表面張力の合計力を超えるまで、液滴がますます大きくなります。ドロップを分離し、容器の下流装置に流れ込む。 ガス速度やその他の条件が適切に選択されている限り、ガスがミスト除去装置を通過した後、ミスト除去効率は97%以上に達し、ミストを完全に除去する目的を達成することさえできます。

The process of separating liquid droplets or mist from a gas by mist eliminator

ミストエリミネーターの働き原理

The workflow of mist eliminator

ミストエリミネーターの動作原理フローチャート

メンテナンス

メンテナンスが必要なときは?

  • メッシュの開口部は部分的に塞がれ、ガスを含む粒子 (昇華硫黄など) が原因で液体のフラッディングが発生しやすいため、使用期間後は圧力低下も大幅に増加する可能性があるため、ミストエリミネーターは使用状況に応じて適切に維持されます。
  • 機器の長期駐車中に、空気がタワーに入る可能性があり、空気中の水分はワイヤーメッシュ内の酸発泡で容易に中和して甘い酸物質を形成する可能性があります。 ただし、ワイヤーメッシュは一般に希薄酸に耐性がないため、メンテナンスのためにミストエリミネーターを取り外す必要があります。

どのように維持する?

メンテナンス方法はきれいな水で洗い流すことですが、耐用年数に影響を与えるメッシュパッド上の希酸の生成を避けるために、ミストエリミネーターのメッシュパッドはすすぎ後に乾燥させる必要があることに注意する必要があります (自然な状態では、乾燥も行うことができます)。 操作を開始する前に、タワーにメッシュパッドを取り付けます。

ミストエリミネーター購入に必要なパラメータ
  • 材料
  • サイズ
  • 密度
  • グリッドが必要かどうか
  • セクションが必要かどうか & セクション数

あなたが興味があるなら、してください お問い合わせ
